با پیشرفت فناوری در صنعت لوله کشی لوله های پنج لایه به دلیل ویژگی های منحصربه فردی چون مقاومت بالا، عمر طولانی، عدم زنگ زدگی و نصب آسان جایگاه ویژه ای در سیستم های لوله کشی آب سرد، گرم و گرمایش از کف پیدا کرده اند.
برند ایزوپایپ (Isopipe) یکی از معتبرترین تولید کنندگان این نوع لوله در بازار ایران است که محصولات آن بخاطر کیفیت و تنوع اتصالات مورد استقبال متخصصان تاسیسات قرار گرفته است.
نصب صحیح لوله های پنج لایه به ویژه لوله های با کیفیت ایزوپایپ، نقش بسیار مهمی در کارایی و دوام سیستم های لوله کشی دارد. هرچند این نوع لوله ها به دلیل ساختار چند لایه و فناوری پیشرفته، عملکرد بهتری نسبت به لوله های سنتی ارائه می دهند اما نصب نادرست می تواند باعث نشتی، خرابی زودرس و مشکلات متعدد شود.

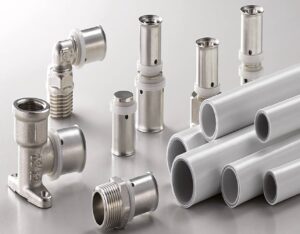

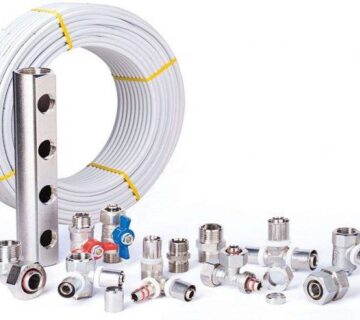

معرفی لوله های پنج لایه ایزوپایپ

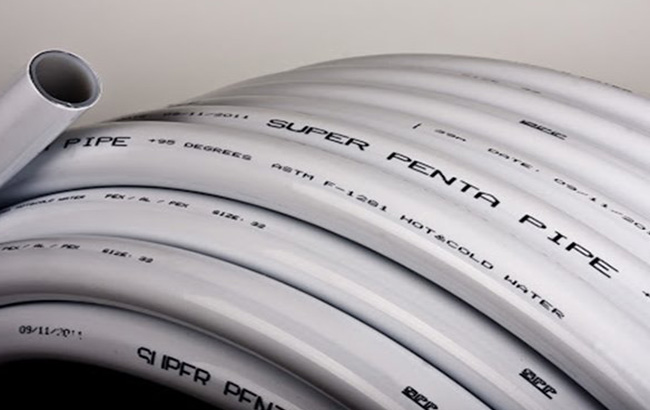

لوله های پنج لایه ایزوپایپ ترکیبی از چند ماده مختلف شامل پلی اتیلن، آلومینیوم و چسب های مخصوص هستند که مقاومت بالا در برابر فشار و حرارت، انعطاف پذیری و دوام طولانی مدت را فراهم می کنند. این لوله ها بخاطر نصب آسان، مقاومت در برابر خوردگی و قابلیت استفاده در سیستم های آب سرد و گرم گزینه ای ایده آل برای پروژه های ساختمانی محسوب می شوند.
ابزار مورد نیاز برای نصب لولههای پنج لایه
نصب لوله های پنج لایه نیازمند استفاده از ابزار و تجهیزات خاصی است تا کار به صورت دقیق، ایمن و با دوام انجام شود.
قیچی یا کاتر مخصوص برش لولههای پنج لایه، یکی از ابزارهای کاربردی برای ایجاد برشهای دقیق و تمیز در این نوع لولهها است. مدلهای جدید این ابزار اغلب به دستههای ارگونومیک و تیغههای قابل تعویض مجهز شدهاند که استفاده از آن را برای نصابها سادهتر میکند.

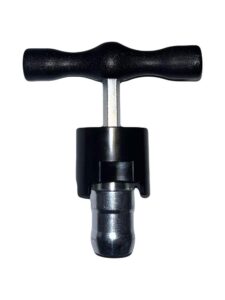

کالیبراتور یا گشادکننده لوله نیز وسیلهای است که برای تنظیم سطح مقطع و گشاد کردن انتهای لوله طراحی شده تا هماهنگی بهتر با فیتینگها ایجاد شود. استفاده از کالیبراتور به بهبود کیفیت اتصال و پیشگیری از نشتی کمک شایانی میکند.
آچار فرانسه یا آچار مخصوص اتصالات نیز برای سفت کردن مهرهها و رینگهای اتصالات کوپلی و برنجی مورد استفاده قرار میگیرد، در حالی که دستگاه پرس برای تثبیت اتصالات پرسی روی لولهها کاربرد دارد.
نوار تفلون نیز جهت آببندی رزوههای اتصالات طراحی شده است و نقش مهمی در جلوگیری از نشتی ایفا میکند.
متر و ماژیک صنعتی به منظور اندازهگیری دقیق طول لولهها و علامتگذاری محل برش و اتصالات استفاده میشوند، که این دقت در اندازهگیری علاوه بر کاهش ضایعات، کیفیت نصب را افزایش میدهد.
تراز دستی یا لیزری نیز ابزاری ضروری برای اطمینان از تراز بودن مسیر لولهها و نصب درست ساپورتها است. رعایت تراز بودن مسیرها موجب کاهش فشارهای اضافی بر اتصالات شده و مانع از ایجاد مشکلات بعدی میشود.
بست و ساپورتهای مخصوص لوله پنج لایه نیز باعث ثابت ماندن لولهها در مسیر و جلوگیری از حرکت یا لرزش آنها میشوند.
در نهایت، استفاده از دستکش و تجهیزات ایمنی هنگام کار با ابزار و اتصالات اهمیت بالایی دارد، چرا که رعایت نکات ایمنی میتواند از بروز آسیبهای احتمالی جلوگیری کرده و امنیت فردی را تضمین کند.
مراحل نصب لولههای پنج لایه
طراحی مسیر لوله کشی
نخستین مرحله در اجرای سیستم لوله کشی، طراحی دقیق مسیر عبور لوله ها با در نظر گرفتن موقعیت مصرف کننده ها، موانع فیزیکی و اصول مهندسی می باشد.موارد زیر در این مرحله باید رعایت گردد:
- مسیرها تا حد امکان مستقیم و بدون پیچ و خم طراحی شوند
- تعداد اتصالات در مسیر کاهش یابد
- فواصل مناسب از منابع حرارتی، برق و دیوار های باربر در نظر گرفته شود
- محل عبور لوله ها با ابزار مناسب مانند خط کش و تراز مشخص گردد.
برش لوله ها
پس از تعیین مسیر، لوله ها مطابق با ابعاد طراحی شده توسط قیچی مخصوص لوله های پنج لایه برش داده می شوند.در این مرحله رعایت موارد زیر ضروری است:
- برش باید کاملا صاف و عمود بر محور لوله باشد
- از قیچی های تیز و مناسب برای جلوگیری از له شدگی استفاده گردد
- پس از برش سطح لوله بررسی شود تا فاقد پرز، انحنا یا ناهمواری باشد.
کالیبره کردن و پخ زدن لبه لوله
برای جلوگیری از آسیب به اورینگ اتصالات و تضمین ورود صحیح لوله به اتصال، دهانه لوله باید با استفاده از کالیبراتور مخصوص شکل دهی شود.این فرآیند شامل موارد زیر است:
- ایجاد پخ در لبه داخلی و خارجی لوله
- بازگرداندن شکل دایره ای کامل به دهانه لوله در صورت تغییر فرم حین برش
- حذف زوایای تیز و ناصاف برای سهولت در اتصال.
جایگذاری لوله در اتصال فشاری
در این مرحله لوله بطور کامل و تا نقطه مشخص شده در داخل اتصال فشاری وارد می شود. برخی از اتصالات مجهز به نشانگری هستند که به نصاب امکان می دهد صحت جایگذاری لوله را به صورت دقیق بررسی و تایید نماید.
پرس کردن اتصال
پس از جایگذاری لوله، عملیات پرس با استفاده از دستگاه مخصوص پرس انجام می شود.نکات کلیدی در این مرحله عبارتند از:
- تنظیم صحیح فک دستگاه پرس بر روی حلقه فلزی اتصال
- ثابت نگه داشتن لوله در هنگام پرس
- انجام پرس با فشار کافی جهت اطمینان از آب بندی کامل.
تست فشار نهایی
در پایان عملیات نصب، سیستم لوله کشی باید تحت تست فشار قرار گیرد تا از عدم نشتی اطمینان حاصل شود.این مرحله شامل اقدامات زیر است:
- انجام تست فشار با آب یا هوای فشرده مطابق استاندارد
- اعمال فشاری معادل 1.5 برابر فشار کاری سیستم
- بررسی تمامی اتصالات در مدت زمان مشخص(30 تا 60 دقیقه)جهت اطمینان از عملکرد صحیح سیستم.
نکات ایمنی و فنی در فرآیند نصب
ایمنی فردی:
- استفاده از دستکش ایمنی در هنگام برش و پرس جهت جلوگیری از آسیب های احتمالی
- استفاده از عینک ایمنی در شرایط خاص و محیط های بسته
- دوری افراد از محل اتصالات در هنگام تست فشار برای جلوگیری از آسیب در صورت جدا شدن ناگهانی اتصال.
نکات فنی اجرایی:
- الزامی بودن کالیبره کردن لوله قبل از پرس
- استفاده صرف از اتصالات و لوله های دارای استاندارد و برند معتبر مانند ایزوپایپ
- عدم پرس مجدد اتصالات قبلا پرس شده
- استفاده از بست و نگهدارنده در فواصل مناسب جهت جلوگیری از افتادگی یا آسیب لوله
- اجرای پوشش محافظ(مانند عایق)در فضاهای باز یا در معرض نور خورشید.
توصیه های فنی تکمیلی:
- اجرای عایق کاری در لوله کشی های توکار برای جلوگیری از آسیب های احتمالی
- پیش بینی خم های انبساطی در محل هایی با تغییر دمای شدید
- عدم جا به جایی یا اصلاح اتصال پس از عملیات پرس، مگر با تعویض کامل اتصال
اجرای صحیح سیستم لوله کشی با استفاده از لوله های پنج لایه ایزوپایپ، مستلزم رعایت دقیق مراحل فنی، استفاده از ابزارهای مناسب و در نظر گرفتن نکات ایمنی می باشد.
طراحی اصولی مسیر، برش دقیق، کالیبراسیون صحیح، اتصال و پرس با کیفیت و نهایتاً تست فشار، همگی عواملی هستند که در عملکرد بلند مدت سیستم و جلوگیری از نشتی مؤثر خواهند بود.
با رعایت این اصول میتوان سیستمی ایمن، با دوام و بدون نیاز به تعمیرات مکرر را اجرا نمود که هم از نظر فنی و هم اقتصادی مقرون به صرفه خواهد بود. توجه به جزئیات و دقت در اجرای هر مرحله، تفاوت میان یک اجرای معمولی و یک اجرای کاملاً حرفهای را رقم خواهد زد.
